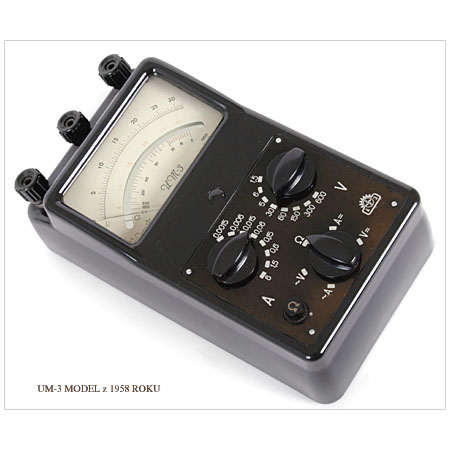

przyrządy i pomoce/Seria UM Pierwszym miernikiem UM był produkowany od końca lat 50. (1958 rok) model oznaczony cyfrą 3.

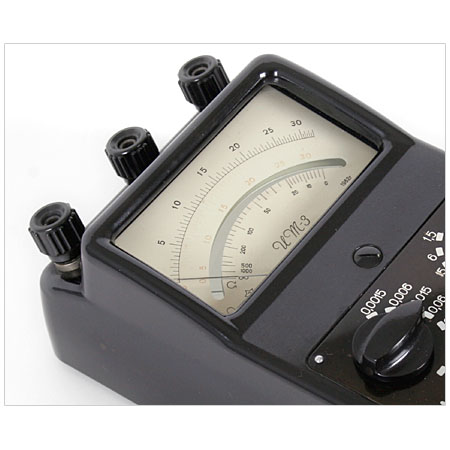

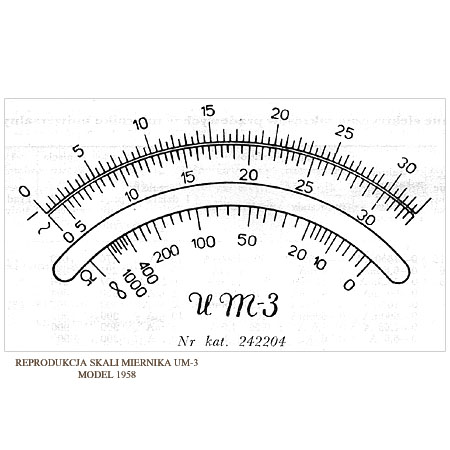

UM-3 pierwszej serii służył do pomiaru oporności oraz napięcia i prądu stałego i zmiennego. Zastosowano w nim prostownik kuprytowy (było to rozwiązanie stosowane powszechnie przed opracowaniem technologii materiałów półprzewodnikowych, w układzie tym zestaw metal-półprzewodnik stanowiły miedź i tlenek miedzi. Innym popularnym rozwiązaniem były prostowniki selenowe, gdzie używano odpowiednio: metalu z selenem...) - trochę egzotyczne dziś urządzenie... Do zasilania obwodów omomierza służyło ogniwo o napięciu 1.5V. Miernikiem można było przeprowadzać pomiar prądu i napięcia w tej samej gałęzi obwodu. Obudowa wykonana była z masy plastycznej czarnego koloru. Zaciski pokryte masą izolacyjną. Tarczę podziałki - jak przystało na tę klasę przyrządu - zaopatrzono w lusterko, co ułatwiało odczyt i redukowało błąd pomiaru. Na płycie czołowej umieszczono trzy przełączniki: sześciopozycyjny przełącznik główny oraz dwa przełączniki ośmiopozycyjne - do przełączania zakresów mierzonego napięcia i prądu. W lewym, dolnym rogu zainstalowano potencjometr omomierza. Tabliczka umieszczona pod zespołem przełączników, w pierwszym modelu UM-3 wykonana była z metalu, z chemicznie naniesioną grafiką, pokrętła zrobiono z tworzywa w kolorze obudowy.

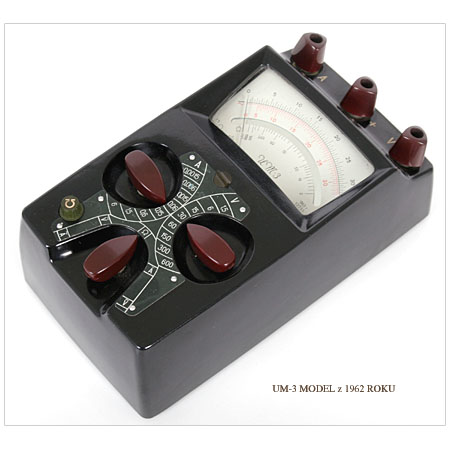

Udało mi się zdobyć dwa egzemplarze tego modelu UM’a, w tym jeden w wersji eksportowej, z opisem obsługi w języku angielskim (ten właśnie model jest na fotografiach obok). Obydwa UM'y są w przepięknych stanach technicznych, sprawne i bez najmniejszych uszkodzeń...
|
|
|
|
