przyrządy i pomoce/Mostki pomiarowe Nazwa najbardziej rozpowszechnionej metody pomiarów oporności pochodzi od nazwiska Charlesa Wheatstone'a, angielskiego fizyka działającego w XIX wieku. Podobnie jak i w przypadku najpopularniejszego typu mostka pomiarowego - określanego mostkiem Wheatestone'a - przyjęto nazwisko Sir Charlesa...
Zanim jednak mostki zamknięto w zunifikowanej obudowie tworząc samodzielne urządzenia pomiarowe, metoda funkcjonowała w laboratoriach jako odpowiednio zestawiony układ przyrządów: źródło napięcia, drut oporowy ze skalą i kontaktem ślizgowym, wyłącznik, galwanometr (we wcześniejszych zastosowaniach - galwanoskop) oraz rezystory (oporniki) o określonej wartości. Wszystko to złożone do kupy, pozwala (wykorzystując prawa Ohma i Kirchhoffa) mierzyć oporność lub wyznaczać wartość nieznanych rezystorów. Przy pomocy przyrządów, które mam zamiar opisać w tym artykule - w zakresie całkiem szerokim - bo od 0,0005 do 500 000 Omów!
Jest kilka typów mostków pomiarowych...
Mnie interesują najbardziej te, które określa się mianem przenośnych, technicznych. Dziś mostki pomiarowe są wykorzystywane coraz rzadziej, między innymi dlatego, że coraz więcej jest na rynku tanich i w miarę dokładnych mierników cyfrowych…

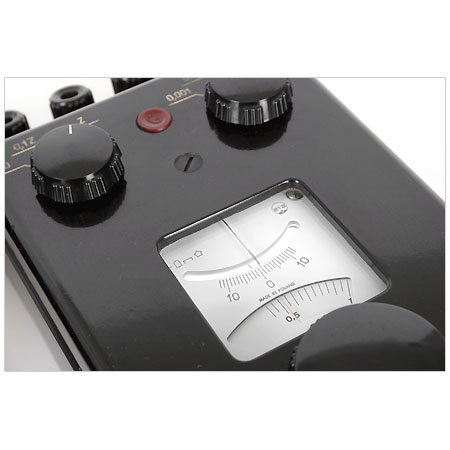

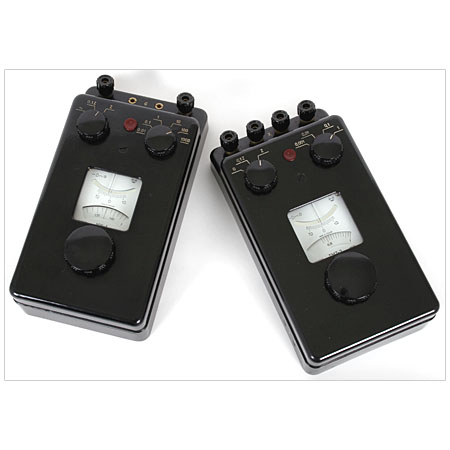

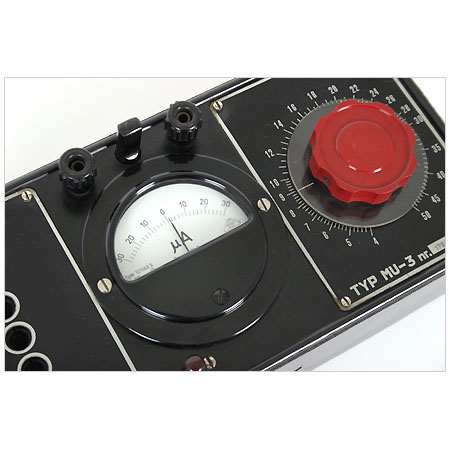

Ale w latach 60. i 70. w Polsce produkowano parę typów takich przyrządów: MW-4 Wheatstone'a, MU-3 Wheatstone'a uniwersalny, TMT-2 Thomsona oraz procentowy TMP-2. Z wyjątkiem modelu MU-3, pozostałe trzy mostki mają prawie identyczny wygląd zewnętrzny obudowy oraz podobne rozmieszczenie gniazd i elementów obsługi. Korpusy wykonane są z bakelitu, podobnie jak gałki, pokrętła oraz gniazda wtykowe. |
|
|
|
