przyrządy i pomoce/Mostki pomiarowe Mostki MW, TMT i TMP produkowane były przez ZWPP ERA, natomiast MU-3 to projekt Wielkopolskich Zakładów Teletechnicznych T-7. Prezentację pozwolę sobie zacząć od tego właśnie przyrządu - uniwersalnego mostka pomiarowego Wheatstone'a typu MU-3.
Przyrząd przeznaczony jest do pomiaru rezystancji w zakresie od 0.04 do 50 000 Om.

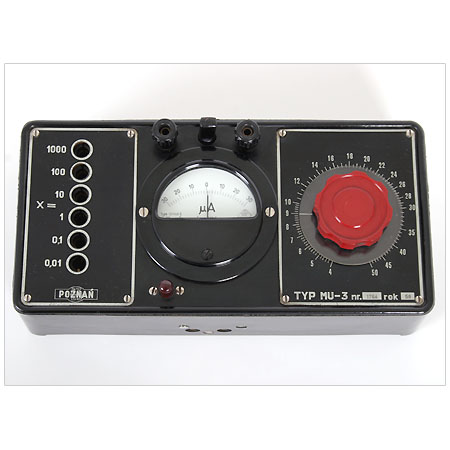

W bakelitowej obudowie wykonanej w formie prostokątnej skrzyneczki o zaokrąglonych krawędziach, zamknięto układ pomiarowy oraz galwanometr będący wskaźnikiem zera. W pokrywie obudowy, oprócz umieszczonego centralnie galwanometru znajdują się: przełącznik zakresów, pokrętło potencjometru, dwa klasyczne zaciski aparatowe oraz wyłącznik przyciskowy zasilania. W ściankach bocznych korpusu zamontowane są dwa gniazdka do włączania słuchawek i brzęczyka stosowanych podczas pomiaru prądem przemiennym. Przy pomiarach rezystancji elementów nie wprowadzających napięcia polaryzacji, mostek zasilany jest z baterii płaskiej o napięciu 4.5 V.
Wspomniane wyżej napięcie przemienne (7 V) stosujemy do zasilania mostka podczas prowadzenia pomiarów rezystancji elementów wprowadzających dodatkowe napięcie polaryzacji np. elektrolitu.
C.D.N. |
|
|
|
