przyrządy i pomoce/Dwa w jednym: MEWI-2 Połowa obudowy wygląda znajomo: charakterystyczne okno ustroju pomiarowego, centralnie umieszczony regulator zera, trzy otwory na zaciski w górnej części, tabliczka z chemicznie naniesioną grafiką przynitowana do korpusu… forma dokładnie jak w pierwszym modelu UM’a-3. Producent: Zakłady Wytwórcze Przyrządów Pomiarowych A-3. Zawartość merytoryczna jest jednak nieco inna: woltomegaomomierz MEWI-2 służy do pomiarów oporności oraz napięcia, zastępuje więc dwa przyrządy: woltomierz i megaomomierz. Zaprojektowany został pod koniec lat 50.: w katalogu mierników elektrycznych ze stycznia 1959 roku umieszczono go z adnotacją, że produkowany jest od roku 1958.

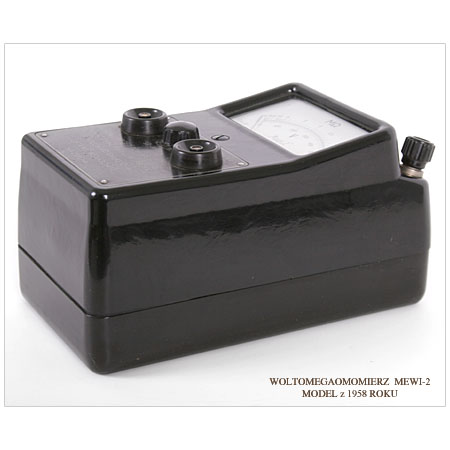

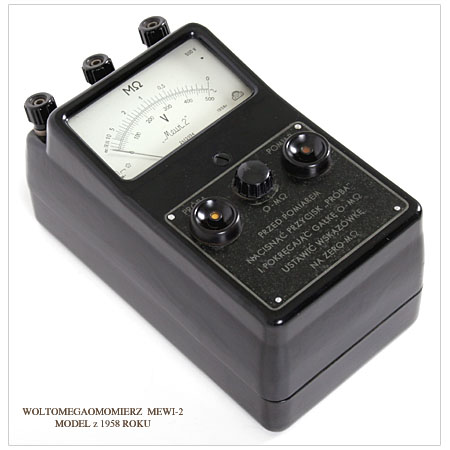

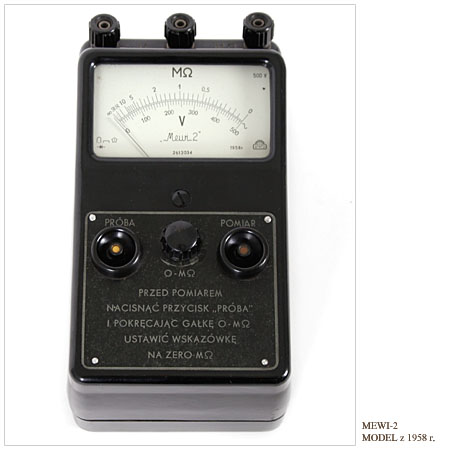

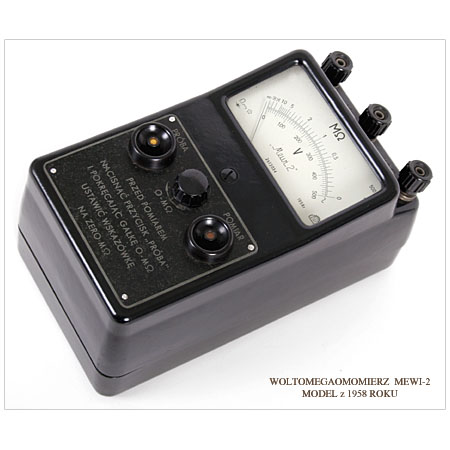

Przyrząd ma wbudowane urządzenie zwane przetwornicą wibratorową, wytwarzającą napięcie stałe o wartości około 500 V. Jako źródło energii wykorzystywane są – uwaga – dwie baterie płaskie 4,5 V! Stąd między innymi tak duże gabaryty dolnej części korpusu, a w sumie: znaczna wysokość całego przyrządu (103 mm). Do regulacji prawidłowych wskazań megaomomierza, przy zmianach napięcia baterii zasilających, służy zamontowany w centralnej części panelu obsługi opornik zmienny. Po obu stronach potencjometru, zamontowane są dwa przyciski niezwykle charakterystyczne dla modelu MEWI-2: lewy oznaczony jest napisem „próba”, prawy – „pomiar”. Jak dowiadujemy się z opisu umieszczonego pod przyciskami, przy dokonywaniu pomiaru należy najpierw nacisnąć przycisk „próba” i wyregulować wskazówkę omomierza, a dopiero potem, przy pomocy drugiego przycisku wykonać pomiar. Ciekawe rozwiązanie, wyróżnia miernik MEWI-2 z pośród innych tego typu przyrządów…
C.D.N. |
|
|
|
