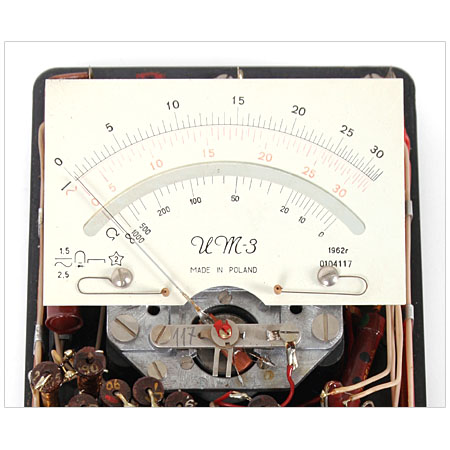

przyrządy i pomoce/Seria UM Zastosowanie ustroju o magnesie rdzeniowym w znacznym stopniu zmniejsza wpływ zewnętrznych pól magnetycznych: zmiana wskazań przyrządu spowodowana zewnętrznym polem magnetycznym o natężeniu 400 A/m nie przekracza +/- 0.5%.
Przy pomiarach oporności, układ pomiarowy zasilany jest z suchego ogniwa o napięciu 1.5 V, który umieszczono w dolnej części miernika.

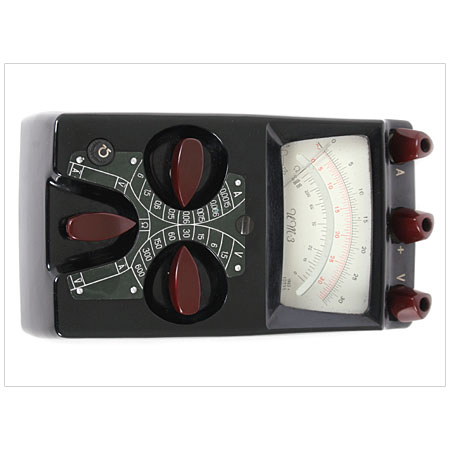

Nowy UM-3 ma 37 zakresów pomiarowych, które umożliwiają pomiar:
- prądu stałego od 6.6 uA do 6.6 A
- napięcia stałego od 5 mV do 660 V
- prądu przemiennego od 300 uA do 6.6 A
- napięcia przemiennego od 300 mV do 660 V
- oporności od 0 do 100 000 Om

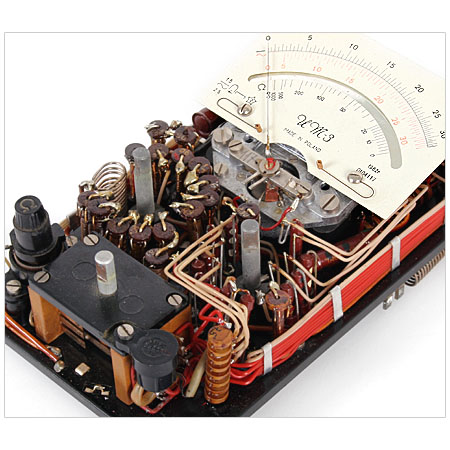

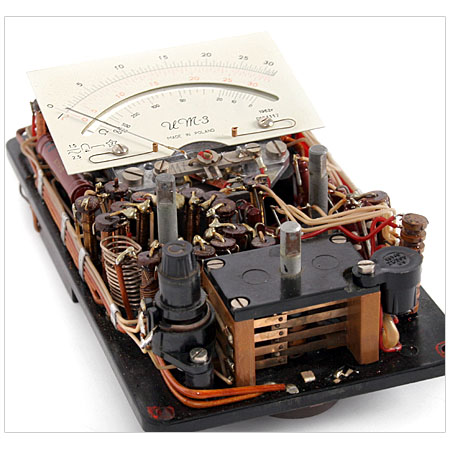

UM-3 do końca lat 60. pozostał najpopularniejszym przyrządem uniwersalnym wyprodukowanym w zakładach A3, jakiego używano w pracowniach i warsztatach elektronicznych i elektrotechnicznych. Wersja rozwojowa, którą oznaczono jako model 4 nieznacznie tylko różniła się od trójki, przy czym szczegóły dotyczyły głównie wnętrza urządzenia. Nie posiadam jak na razie UM'a4 w wersji z lat 60. w zbiorach... tak jak w innych, analogicznych przypadkach - nie udało mi się znaleźć egzemplarza w ładnym stanie wizualnym i mechanicznym.
A całkiem prywatnie: uważam, że UM-3 w wersji z 1962 roku należy do jednych z najładniej opracowanych modeli przyrządów w swojej klasie. Forma obudowy, kolorystyka oraz detale są doskonale skomponowane i tworzą naprawdę świetny projekt… |
|
|
|
